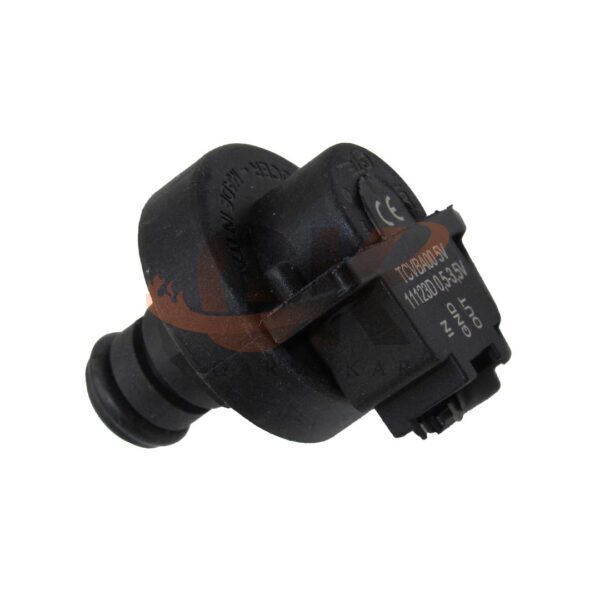

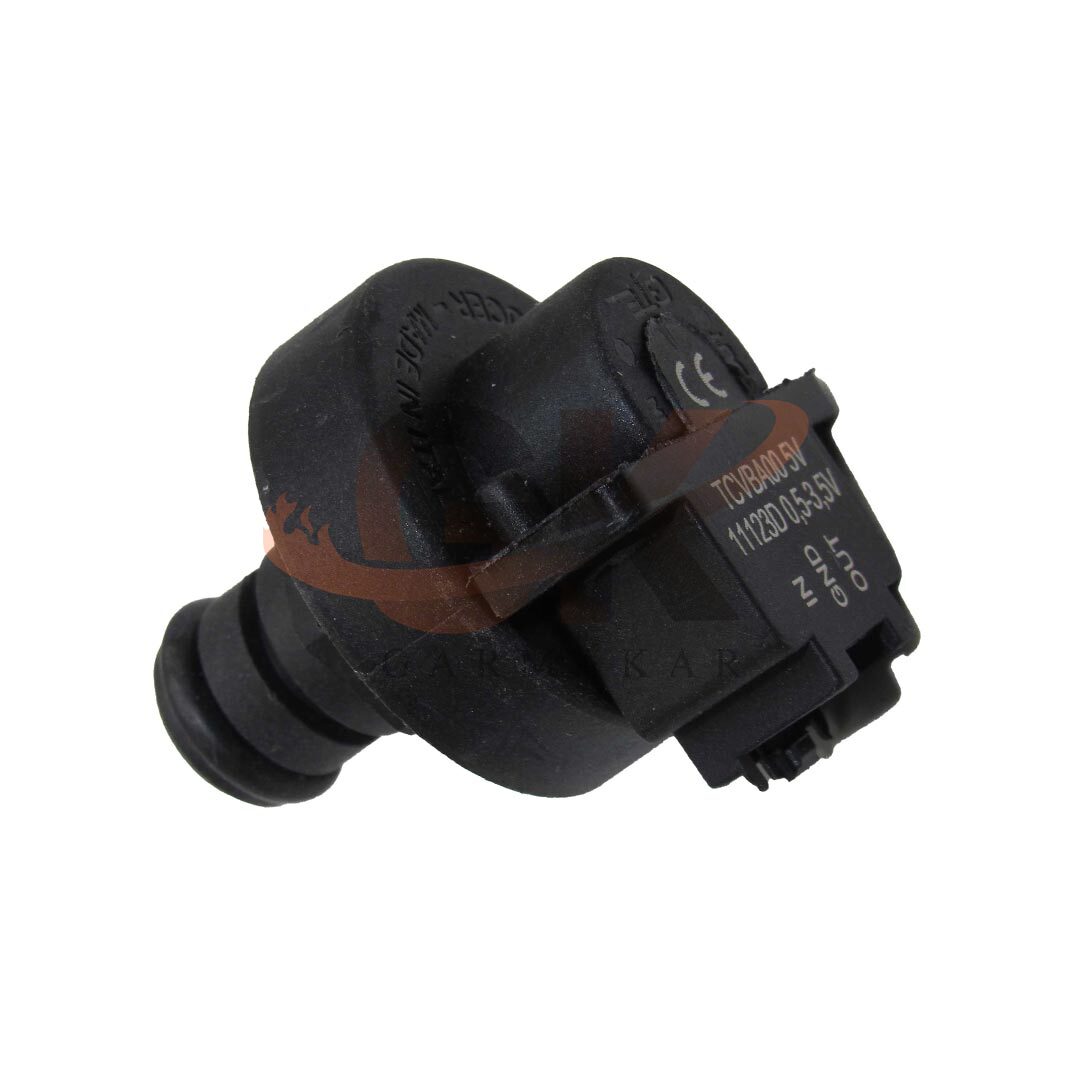

ترانسدیوسر اورینگی GTE لورچ | نگهبان نامرئی فشار سیستم‌های گرمایشی!
ترانسدیوسر اورینگی GTE لورچ از جمله لوازم و ابزارآلات جانبی در هنگام نصب قطعات پکیج کاربرد دارد.
در دستگاه هایی که فشار آب مدار گرمایی را به صورت دیجیتال بر روی صفحه نمایشگر آن ها نشان می دهد، به جای استفاده از کلید حداقل فشار آب و فشارسنج، از سنسور فشار استفاده می‌شود.
سنسور فشار به طور مستقیم به صدار گرمایی متصل می‌شود.
در داخل سنسور فشار با بالا رفتن فشار مدار گرمایی یک اهرم که در پشت دیافراگم قرار دارد شروع به حرکت می‌کند.
طرف دیگر اهرم به یک مدار الکترونیکی متصل است. در این مدار الکترونیکی مقاومتی وجود دارد که با تحریک مکانیکی اهرم تغییر می‌کند، به همین سبب، برد کنترل متوجه میزان فشار در سیستم می‌شود.
برد کنترل با استفاده از اطلاعات رسیده، هم بر روی صفحه نمایشگر مقدار فشار داخل سیستم را نشان می دهد و هم در راستای ایمنی دستگاه تصمیم می گیرد و اگر فشار از 0.5 بار کمتر شد، مشعل را خاموش کرده و کد خطای مربوط را بر روی صفحه نمایشگر به مصرف کننده نشان می‌دهد.
ترانسدیوسر های در پکیج شوفاژ به شکل ها و اندازه های مختلفی تولید می‌شوند.
ویژگی‌های فنی ترانسدیوسر اورینگی GTE لورچ
| پارامتر | مشخصات فنی |
|---|---|
| کاربرد اصلی | اندازه‌گیری فشار مدار شوفاژ و ارسال داده به برد پکیج |
| برند | GTE LORCH (آلمان) – استاندارد DIN EN 837 |
| رنج فشار | ۰ تا ۶ بار (دقت ±۰.۱ بار) |
| خروجی سیگنال | ۰.۵ تا ۴.۵ ولت آنالوگ |
| اتصال | اورینگی ۱/۴ اینچ (بدون نیاز به مهره و ماسوره) |
| دمای تحمل | -۳۰°C تا ۱۳۵°C |
| سازگاری | پکیج‌های بوتان، گلدیران، ایران رادیاتور، وایتنگ |
5 دلیل انتخاب ترانسدیوسر اورینگی GTE لورچ
-
جلوگیری از فاجعه مالی
-
تشخیص نادرست فشار → ترکیدگی مبدل
-
-
دقت جراح گونه
-
خطای اندازه‌گیری ۱۰ برابر کمتر از نمونه‌های چینی
-
-
نصب سریع اورینگی
-
جایگزینی در ۸ دقیقه بدون تخریب مدار
-
-
مقاومت افسانه‌ای
-
تحمل ۲۰۰,۰۰۰ چرخه فشار + تست شوک هیدرولیک ۱۰۰ بار
-
-
گارانتی طلایی
-
12 ماه ضمانت تعویض در صورت نقص فنی
-
علائم نیاز فوری به تعویض ترانسدیوسر
-
خطای EA مکرر روی نمایشگر پکیج
-
نوسان غیرعادی عقربه فشارسنج
-
نشت روغن یا آب از بدنه ترانسدیوسر قدیمی
-
تعویض برد پکیج (ضرورت کالیبراسیون همزمان)
-
گذشت بیش از ۶ سال از نصب اولیه
هشدار فنی: استفاده از ترانسدیوسرهای متفرقه = خطر ترکیدگی مبدل در فشار ۳+ بار!
جدول مقایسه ترانسدیوسر اورینگی GTE لورچ با نمونه های دیگر
| ویژگی | GTE LORCH اورجینال | نمونه‌های چینی |
|---|---|---|
| دقت | ±۰.۱ بار | ±۱ بار |
| تحمل شوک | ۱۰۰ بار | ۲۰ بار |
| طول عمر | ۱۰+ سال | ۲-۳ سال |
| واترپروف | ✅ IP68 | ❌ IP54 |
سؤالات متداول
-
آیا برای پکیج زمینی هم کاربرد دارد؟
بله! در دیگ‌های چدنی و فولادی تا ۱۰۰,۰۰۰ کیلوکالری -
نیاز به کالیبراسیون پس از نصب؟
ضروری است! -
تفاوت با ترانسدیوسر زیمنس؟
دقت مشابه + قیمت ۳۰% پایین‌تر + سازگاری بهتر با پکیج‌های ایرانی
