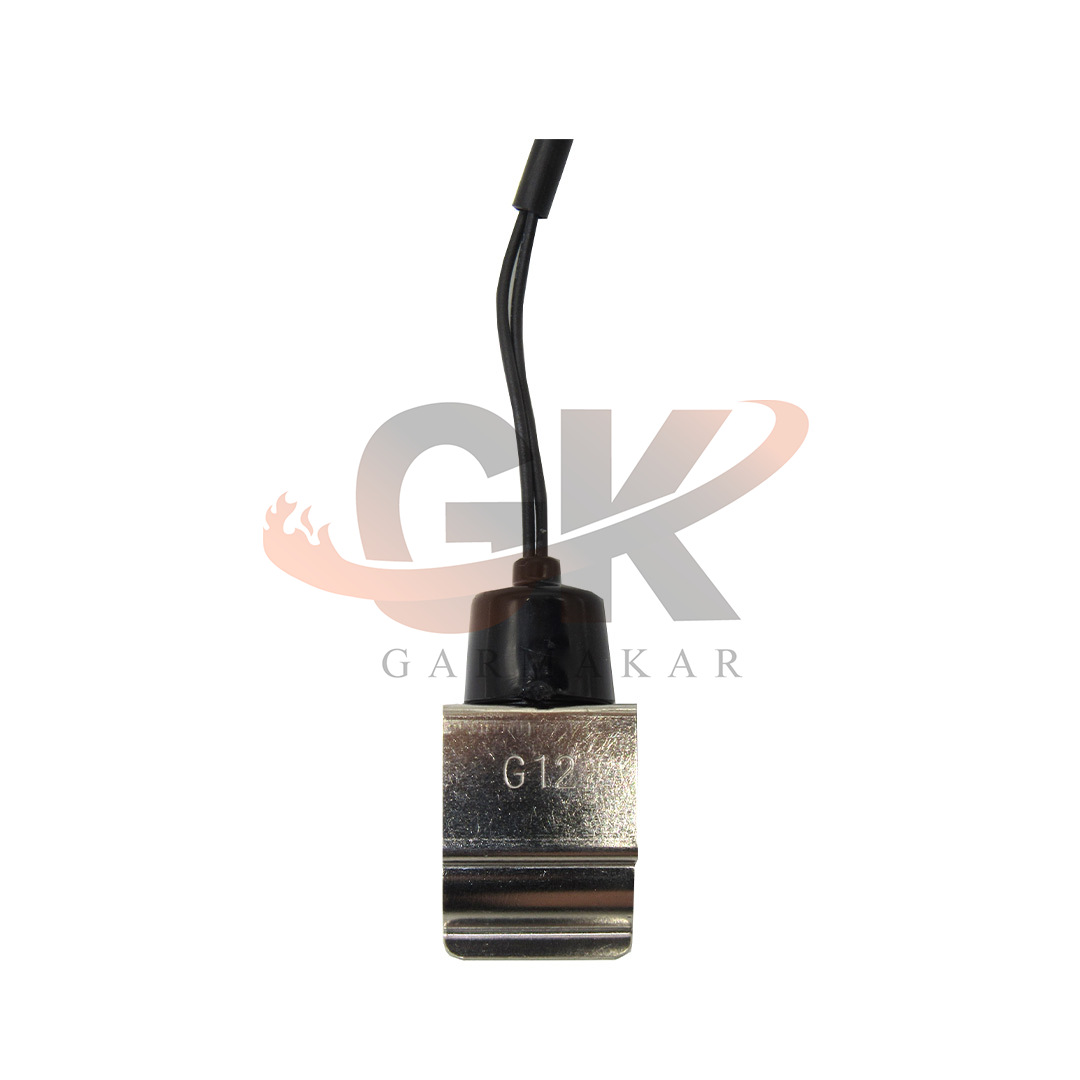

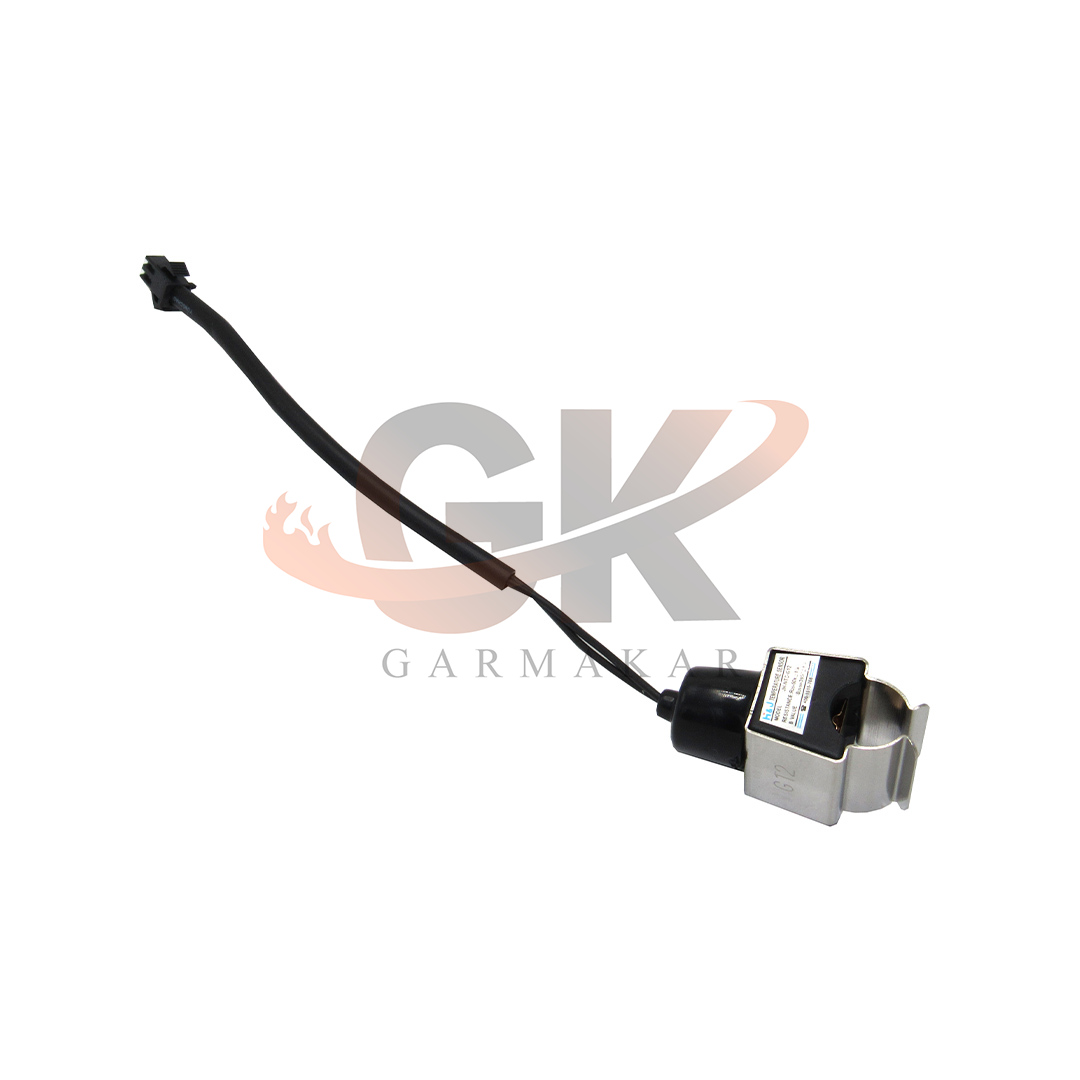

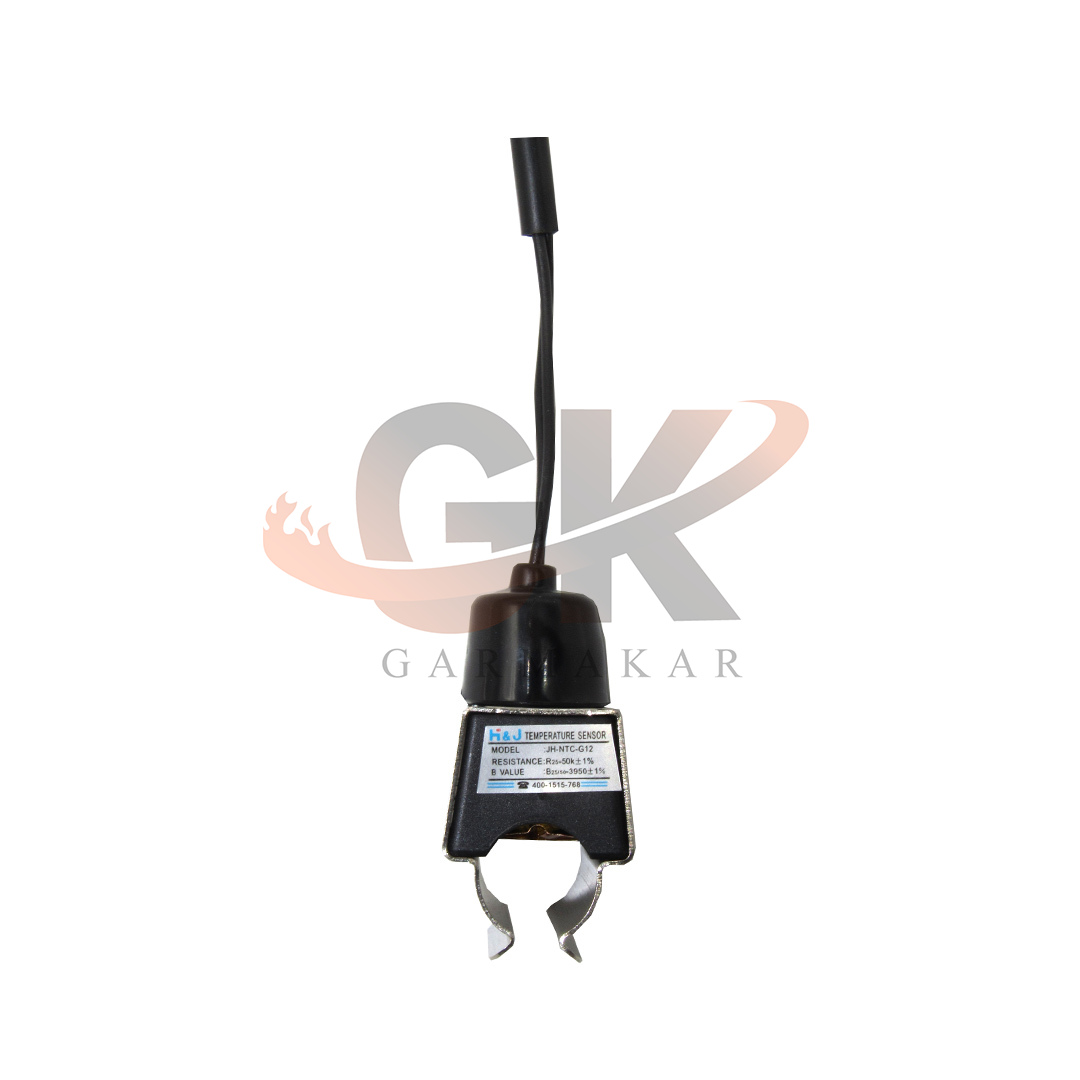

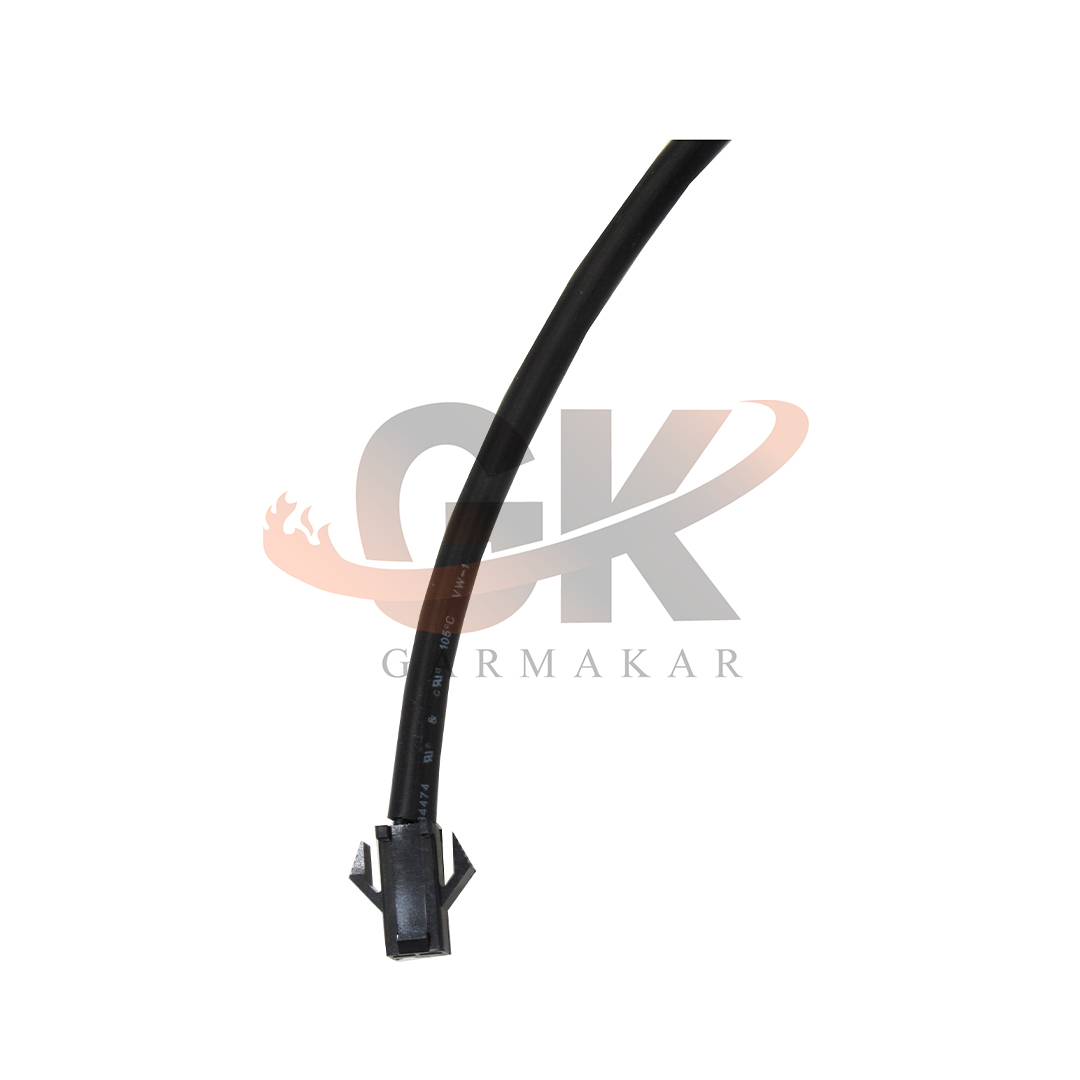

سنسور جداری 50 K کابلدار 1.2 H&J
سنسور جداری 50 K کابلدار 1.2 H&J از جمله لوازم و ابزارآلات جانبی در هنگام نصب قطعات پکیج کاربرد دارد.
سنسور ها از جمله اقسام و لوازم مصرفی داخل پکیج شوفاژ میباشد.
در سنسور ها از مقاومت یک مدار الکترونیکی برای اندازه گیری دمای مدار استفاده میشود.
در مدار مقاومت به نسبت دما تغییر حالت میدهد.
که اگر با بالا رفتن دما مقاومت کم شود به آن NTC و اگر با بالا رفتن دما مقاومت آن هم افزایش یابد به آن PTC گفته میشود.
در پکیج ها اکثرا از نوع NTC استفاده میشود.
این قطعه انواع و اقسام متفاوتی دارد. در واقع سنسور قطعه ای از پکیج میباشد که در مدار آب گرم مصرفی و مدار گرمایش پکیج مورد استفاده قرار میگیرد.
وظیفه اصلی این قطعه قطع وصل نمودن دما پکیج میباشد.
انواع سنسور ها که به دو روش دمای مدار را کنترل میکنند:
- مستغرق
- سطحی میباشند
مدل مستغرق در داخل آب قراردارند ولی سطحی بر روی لوله مسی جریان آب قرار میگیرند.
یکی از قطعات مهم و کاربردی برای اندازه گیری دمای پکیج مدل NTC آن است.
مدل NTC در دمای 25 درجه اتاق دارای مقاومت 10 کیلو اهم است.
نوع و عملکرد سنسور جداری 50 K کابلدار 1.2 H&J
این سنسور از نوع NTC (مقاومت منفی دمایی) است، یعنی با افزایش دما، مقاومت الکتریکی آن کاهش مییابد .
نوع نصب: جداری (سطحی) – روی لولههای مسی جریان آب نصب میشود (برخلاف نوع مستغرق که داخل آب قرار میگیرد) .
وظیفه اصلی: اندازهگیری دمای مدار گرمایش و آب گرم مصرفی در پکیج شوفاژ و ارسال داده به برد کنترل .
پارامترهای فنی سنسور جداری 50 K کابلدار 1.2 H&J
مقاومت اسمی: 10 کیلو اهم در دمای ۲۵°C 25.
رنج دمایی: عملکرد در محدوده -۵۰°C تا ۱۵۰°C 2.
طراحی اتصال: کابلدار با سایز ۱.۲ اینچ .
جنس: بدنه مقاوم با عایق بندی الکتریکی مناسب.
سازگاری: مناسب برای پکیجهای گلدیران (Goldiran)، لورچ (Lorch) و سایر برندهای رایج .
علائم خرابی و نیاز به تعویض
-
نمایش خطاهای دمایی روی نمایشگر پکیج (مثل E0, EA).
-
گرمنشدن آب یا عملکرد نامنظم مشعل علی رغم کارکرد پکیج.
-
مقاومت نامتعارف در تست مولتیمتر (مقاومت باید در دمای اتاق ≈10 کیلو اهم باشد) .
نحوه نصب و تست سلامت
-
مراحل نصب:
-
قطع برق و آب پکیج.
-
نصب سنسور روی لوله مسی مورد نظر (با تماس سطحی کامل).
-
اتصال کابل به برد کنترل.
-
-
تست عملکرد:
-
اندازهگیری مقاومت بین دو پایه سنسور با مولتیمتر در دمای اتاق (حدود 10 کیلو اهم).
-
اگر مقاومت بینهایت یا صفر باشد، سنسور معیوب است.
-
مزایای کلیدی نسبت به نمونههای مشابه
-
دقت اندازه گیری: پاسخگویی سریع به تغییرات دما بهدلیل طراحی NTC 25.
-
نصب آسان: اتصال کابلدار بدون نیاز به ابزار خاص.
