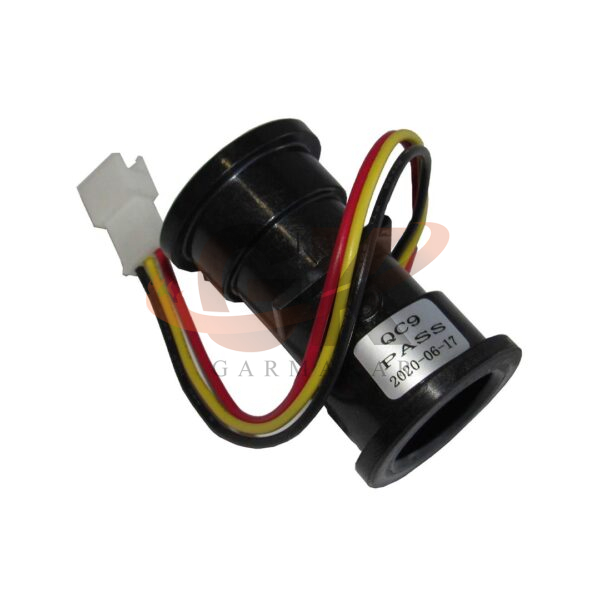

فلومتر خطی بوش

فلومتر خطی بوش از جمله لوازم و ابزارآلات جانبی در هنگام نصب قطعات پکیج شوفاژ که کاربرد فراوانی دارد. فلومتر پکیج با نام دبی سنج معروف است؛ وظیفه ی اندازه‌ گیری آب گرم مصرفی در سیستم پکیج و آب گرم کن را دارد.

در مسیر آب سرد ورودی و وظیفه اعلام باز بودن آب مصرفی، هنگام باز بودن شیر آب گرم، به برد کنترل را دارد. در واقع فلومتر از یک توربین آهنربایی تشکیل شده که اطراف آن سنسور قرار دارد که سنسور وظیفه انتقال جریان را به برد بر عهده دارد.

انواع فلومتر

• فلومتر الکترومغناطیسی
• التراسونیک
• فلومتر کانال باز
• فلومتر دنده ای
• توربینی
• کوریالیس
• روتامتر
• فلومتر برنجی

تفاوت فلومتر پکیج با فلوسوئیچ

تفاوت فلوسوئیچ و فلومتر در نحوه عملکردشان است.

نحوه عملکرد فلوسوئیچ به این صورت، که تنها وظیفه روشن و خاموش شدن جریان و یا مدار برق را بر عهده دارد، اما فلومتر پکیج وظیفه گرم کردن آب و اندازه گیری حجم آب را بر عهده دارد.

این دو قطعه از نظر شکل ظاهری هم با هم متفاوت هستند.

برند های فلومتر پکیج

• فلومتر پکیج با برند ایساتیس
• فلومتر پکیج با برند ایران رادیاتور
• فلومتر پکیج گلدیران
• فلومتر پکیج بوتان
• فلومتر یا دبی سنج برند پرلا
• برند بوتان پرلا

ویژگی‌های اصلی فلومتر خطی بوش

1. کاربرد:

   • اندازه‌گیری دقیق دبی جریان آب در مسیر ورودی آب سرد پکیج شوفاژ.

   • تشخیص باز شدن شیر آب گرم و ارسال سیگنال به برد کنترل پکیج برای فعال‌ سازی مشعل و تنظیم جریان آب.

2. مکانیسم عملکرد:

   • مجهز به توربین مغناطیسی که با عبور آب می‌چرخد و یک ساچمه مغناطیسی درون آن، پالس‌های الکتریکی تولید می‌کند.

   • ارسال فرکانس متناسب با سرعت جریان آب به برد پکیج (هرچه دبی آب بیشتر باشد، فرکانس بالاتر رفته و شعله مشعل به‌ صورت مدولار تنظیم می‌شود).

3. مشخصات فنی:

   • حداقل جریان فعال‌سازی: ۱.۵ تا ۲.۵ لیتر در دقیقه (حساسیت بالا نسبت به جریان‌های کم).

   • ولتاژ کاری: ۵ ولت DC.

   • نوع اتصال: رزوه برنجی ۱/۲ اینچ.

   • فیلتر داخلی: جلوگیری از ورود رسوبات و ناخالصی‌ها به سیستم.

4. تفاوت با فلوسوئیچ:

   • فلوسوئیچ فقط قطع/وصل جریان را تشخیص می‌دهد، اما فلومتر خطی بوش میزان دقیق دبی آب را اندازه‌ گیری کرده و امکان تنظیم هوشمند شعله مشعل را فراهم می‌کند.

   • در پکیج‌های نسل جدید جایگزین فلوسوئیچ شده است.

علائم نیاز به تعویض فلومتر خطی بوش

• خطای پکیج در تشخیص جریان آب (خاموشی ناگهانی، روشن‌ نشدن مشعل).

• تولید آب گرم ناکافی یا نوسان دما.

• کاهش فشار آب حتی با باز بودن شیرهای مصرفی.

مزایای رقابتی فلومتر خطی بوش

• دقت بالا: تنظیم بهینه مصرف انرژی با اندازه‌گیری دقیق دبی آب.

• سازگاری کامل: طراحی شده برای پکیج‌های تک‌ مبدل قدیمی بوش (مدل کلاسیک).

• کاهش هزینه‌های تعمیر: جلوگیری از آسیب به قطعات گران‌ قیمت (مانند پمپ یا برد).

• نصب آسان: با طراحی استاندارد و اتصال رزوه‌ای.

نحوه عملکرد و نکات نگهداری فلومتر

• عبور آب سرد از فیلتر داخلی → چرخش توربین → تولید پالس‌های مغناطیسی → ارسال سیگنال به برد.

• نکته حیاتی: جهت قرارگیری صحیح ساچمه مغناطیسی (اگر معکوس نصب شود، فلومتر عمل نمی‌کند).

• جلوگیری از رسوب: استفاده از فیلتر آب ورودی و سرویس دوره‌ای.
