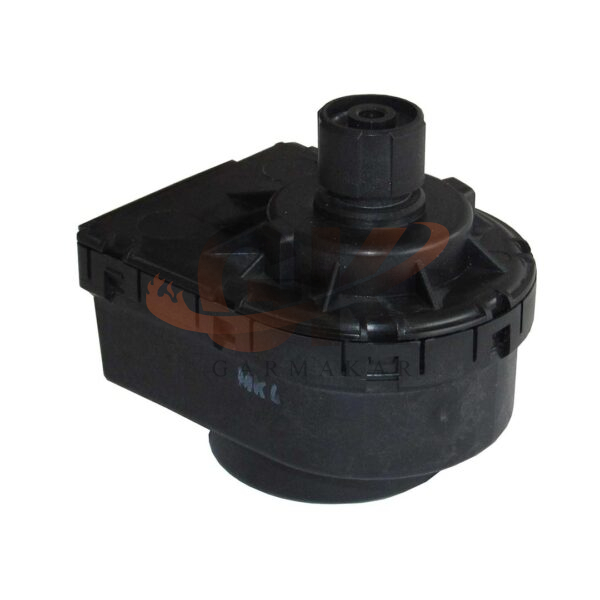

موتور شیر سه راهی البی 24 ولت
شیر موتوری سه طرفه البی 24 ولتاز جمله لوازم مصرفی در پکیج می‌باشد. شیر سه طرفه پکیج دیواری از ۳ بخش بدنه سه راهه، موتور و سوپاپ تشکیل شده است. موتور آن یک موتور الکتریکی است. موتور در بالای بلوک تنه شیر قرار دارد و با جریان برق کار می‌کند. حرکت سوپاپ شیر برقی دارای حرکت خطی و از بالا به پایین است. شیر سه راهه وظیفه تعیین مسیر جریان آب را بر عهده دارد.
به عنوان مثال در زمان استفاده از آب مصرفی، شیر سه راهی پکیج، سوپاپ را به داخل برده و آب گرم مصرفی به مبدل ثانویه انتقال پیدا می‌کند. در مدل های جدید شیر سه راهه، در حالت عادی حرکت آب به مبدل ثانویه است. ولی در نمونه های قبلی آب به سمت رادیاتورها هدایت می‌شد. موتور شیر سه طرفه در قسمت بالا قرار دارد و دارای حرکت رفت و برگشتی یا خطی است.
مجرای آب گرم مبدل اولیه با پایین رفتن سوپاپ باز می‌شود و به مسیر گرمایش رادیاتورها راه پیدا می‌کند. در صورتی که آب گرم مصرفی باز شود، سوپاپ به جای قبلی خود حرکت می‌کند و آب به سمت مبدل ثانویه حرکت می‌کند.
پکیج به وسیله شیر برقی یا شیر موتوری، آب گرم را به صورت نوبتی یا به رادیاتورها یا به آب مصرفی ارسال می‌کند. در نتیجه امکان تامین آب گرم مصرفی و تامین گرمای مدار گرمایش به طور همزمان وجود ندارد. در صورت بروز هر گونه مشکل در مسیرهای گرمایش و آب گرم مصرفی، احتمال خرابی در شیر سه راهه پکیج دیواری افزایش می‌یابد.
مشخصات فنی موتور شیر سه راهی البی 24 ولت
| ویژگی | توضیحات |
|---|---|
| ولتاژ کاری | ۲۴ ولت DC (ایمن در برابر نوسانات برق) |
| نوع عملکرد | موتور الکتریکی با مکانیزم چرخشی |
| جنس بدنه | پلیمری مقاوم (رنگ مشکی) |
| سازگاری | پکیج‌های ایران رادیاتور، بوتان، گلدایران، لورچ |
| زمان پاسخگویی | ۳-۵ ثانیه |
| اتصالات | ۳ پین (نول، NO، NC) |
نشانه‌های خرابی موتور شیر سه راهی
-
عدم تغییر مسیر آب: گرم‌نشدن رادیاتورها یا آب گرم مصرفی
-
صدای غیرعادی: تقه یا وزوز مداوم
-
نشت آب: از اطراف پایه موتور
-
خطای نمایشگر: کدهای E7/F3 (مربوط به شیر سه راهی)
-
گرمایش نامتوازن: برخی رادیاتورها سرد می‌مانند
هشدار:
-
نمونه‌های تقلبی (ساخت چین) با قیمت زیر ۱ میلیون تومان باعث سوختن برد کنترل می‌شوند!
-
حتماً گارانتی ۱۲ ماهه دریافت کنید.
مزایای رقابتی موتور شیر سه راهی البی 24 ولت
-
طول عمر بالا: ۲۰۰,۰۰۰ چرخه کاری (معادل ۷+ سال)
-
مصرف انرژی پایین: فقط ۴.۵ وات
-
نصب آسان: سازگاری کامل با پایه‌های شیرهای سه راهی رایج
نحوه تست سلامت موتور
۱. تست مقاومت الکتریکی:
-
پین‌های نول و NO یا NC باید ۳۸۰۰-۴۲۰۰ اهم مقاومت نشان دهند.
-
مقاومت بی‌نهایت = سوختن سیم‌پیچ
۲. تست عملیاتی:
-
اعمال ۲۴V DC به پایه‌های نول و NO/NC → چرخش موتور باید بدون صدا باشد.
راهنمای نصب موتور شیر سه راهی
- قطع برق، آب و گاز پکیج
- بازکردن پیچ‌های موتور قدیمی
- جداکردن کانکتور ۳ پین از برد
- نصب موتور جدید و اتصال کانکتور
- تست عملکرد قبل از بستن پنل
